●?主要性能規范

●用途

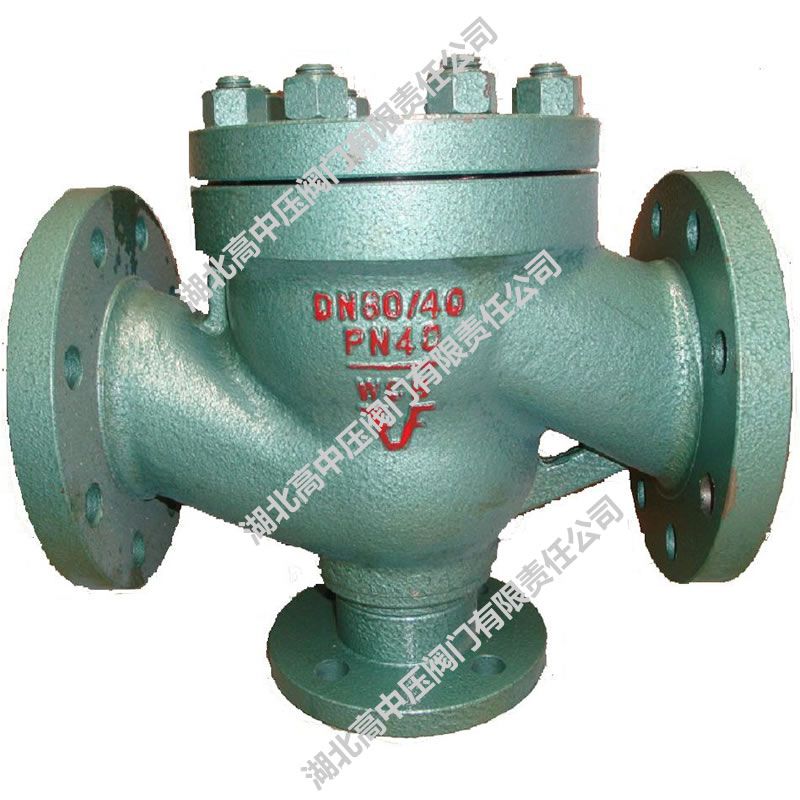

???? 自動再循環泵保護閥(也稱自動循環閥、空排止回閥、最小流量循環閥、自動回流三通閥)是適用于給水泵再循環系統的特殊閥門，通常安裝在給水泵出口。
???? 為防止給水泵過熱或汽蝕，給水泵的流量在任何情況下都必須不小于某一個規定的安全流量，也就是最小流量。為了實現系統的最小流量回水以維持泵正常運行所需的最小流量，并防止介質倒流，防止氣蝕、水錘、振動等對泵的破壞，提高泵的使用效率,減少泵的故障，需在給水泵出口安裝自動再循環泵保護閥，而該閥所在的系統稱為自動再循環泵保護系統。

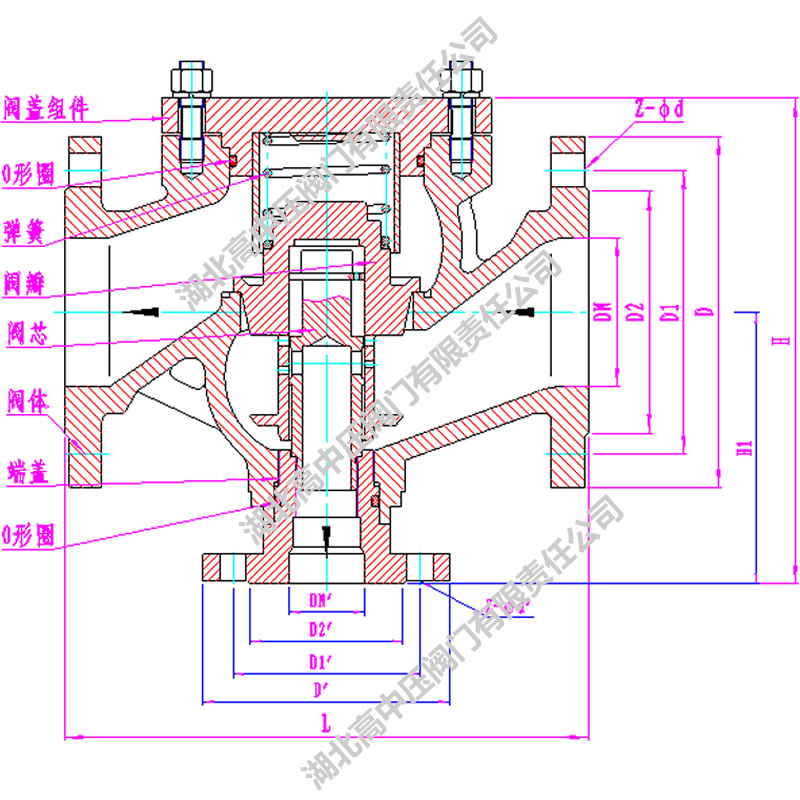

●?結構特點

◆主閥為彈簧加載的升降式止回閥, 旁通副閥為節流孔板式的減壓機構。其旁路及主流路的開啟與關閉自動完成，只與泵出口流量有關；
◆三重功能集于一體，最小流量控制；旁路減壓；主流量止回；
◆與傳統的自動再循環泵保護系統相比，本品屬簡化集約的最小流量控制系統，節省：一套電動或氣動的調節閥，一套流量測控系統，一只單獨設置的止回閥，降低了設備的投資成本；
◆止回閥內置，沒有能源損失；節流部件參數經過嚴格計算、實驗，無過熱閃蒸發生；
◆結構緊湊自動運行，不需要執行機構，無須附加電源及控制信號；
◆設計簡化安裝方便，維護便利，可在線維護，不需外加電源；
◆本公司自力式自動再循環泵保護閥(另稱空排止回閥、最小流量閥)在結構、材料和工藝等方面的諸多特點，使其具有其它廠家很難達到的優異的使用性能，完全滿足用戶的需求，是替代進口的理想選擇。?

●?工作原理

???? 介質經過閥門入口進入閥體，閥芯同時也是測量部件感應到流量通過，當流量小于設定值時，液體通過閥芯上的開孔即減壓調節通道做旁路循環。當出口流量大于所設定流量時，流體進入主管道中并逐漸關閉旁路，進行正常流動。其旁路及主流路的開啟與關閉只與泵出口流量有關。當閥門的出口有流體倒流時，閥芯的逆向動作變成逆止閥的工作過程（克服彈簧力和逆止閥瓣自重打開逆止閥）。
