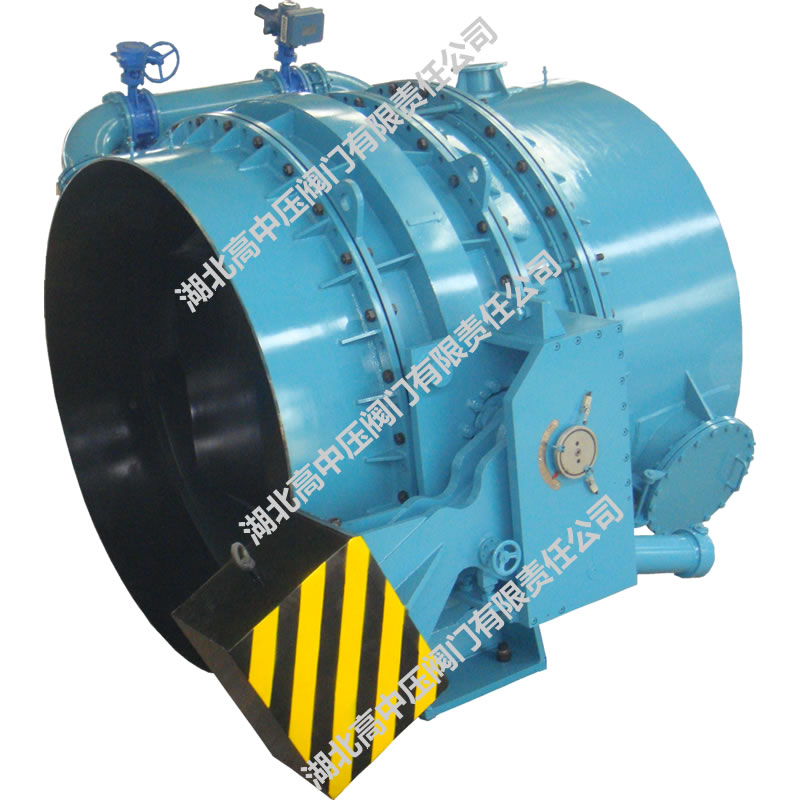

產品名稱:重錘式水輪機進水液動蝶閥
|
|
|
型號：Dz741
|
|
●概述
??? 是應用最廣泛的水輪機進水閥，適用于裝在水輪機前的壓力鋼管處。
????蝶閥有立軸（活門軸的位置是垂直的）和臥軸（活門軸的位置是水平的）兩種型式，立軸蝴蝶閥的下部軸承處容易沉積泥沙，要定期清洗，否則下部軸承會很快磨損，引起活門下沉，因此一般優先選用臥軸蝶閥。蝶閥的主要部件有閥體、活門、閥軸、軸承、密封裝置和鎖定裝置等。
●主要性能參數
|
公稱壓力 MPa
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗壓力MPa
|
最高靜水頭/100
|
|
強度試驗壓力 MPa
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度 ℃
|
-10℃～80℃
|
|
適用介質
|
水
|
|
開閥時間(S)
|
40~120
|
可調
|
|
關閥時間(S)
|
DN≤3200時, 40~120 ； DN＞3200時, 40~150
|
注:因水電站工況復雜,上表列出水電站最高升壓水頭所接近國家標準規定的標準壓力數值僅供選型參考
●結構特點
??? ◆靠自身重錘蓄能，無外來能源時可自動關閥。
??? ◆密封可靠、流阻系數小。
??? ◆采用PLC智能控制系統，可實現文本、觸摸屏等多種人性化操作界面 ,可以實現遠程、本地控制。
??? ◆能按預定程序?qū)崿F(xiàn)與其他管路設備聯動操作。
??? ◆具有快、慢可調的關閉功能 ;有截止、止回功能 。

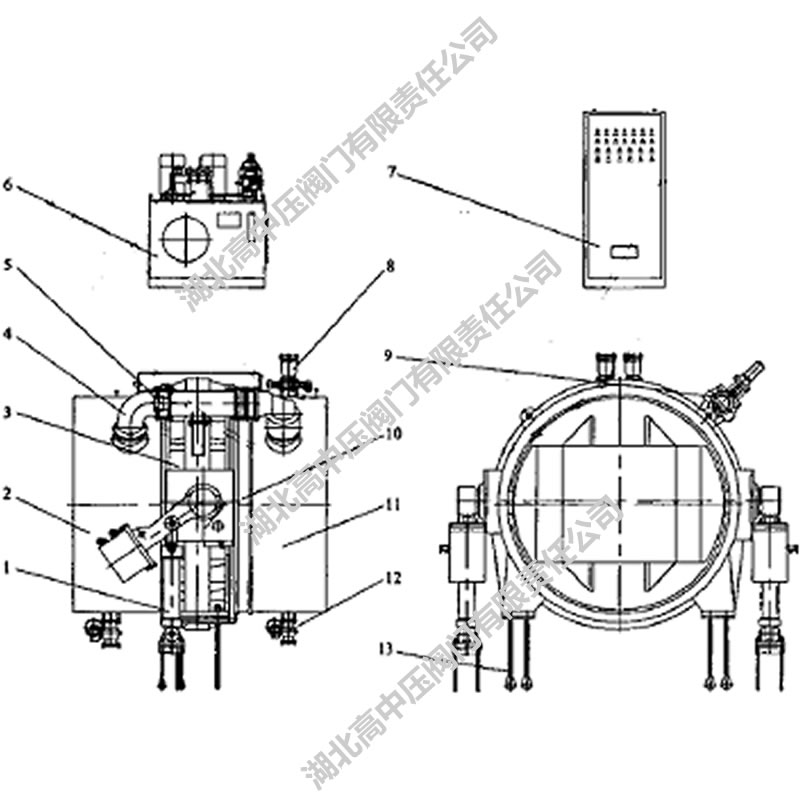

??? ◆閥門本體由閥體、活門、閥軸、密封組件等零件組成。
??? ◆傳動機構主要由液壓缸、搖臂、支撐側板、重錘、杠桿、鎖定油缸等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構。?
??? ◆重錘式自動保壓型系統中，蓄能器用作系統壓力的補償。
??? ◆重錘式保壓鎖定型系統中，蓄能器用作系統壓力的補償和鎖定油缸的退鎖。
??? ◆傳動液壓缸上設有快關時間調節閥、慢關時間調節閥和快、慢關角度調節閥。
??? ◆手動泵用于系統調試和特殊工況下的閥門啟閉。?
??? ◆液壓站、電控箱與閥門本體可以是整體式安裝，也可以分開安裝。一般為整體式安裝。
??? ◆流量控制閥用于開閥時間調節。
??? ◆液壓系統電磁換向閥控制特征一般為正作用型， 即：電磁閥得電蝶閥開閥、失電蝶閥關閥；反之則為反作用型，即電磁閥失電蝶閥開閥、得電蝶閥關閥。常規配套電磁換向閥為正作用型，采用反作用型應在訂貨時說明。
●主要零件材料
|
名稱
|
閥體、活門(蝶板)
|
閥桿
|
閥體密封圈
|
活門密封圈
|
|
1、進水液動蝶閥
|
碳素鋼
|
碳素鋼+不銹鋼/不銹鋼
|
不銹鋼
|
橡膠/不銹鋼
|
|
2、進水液動蝶閥旁通閥
|
碳素鋼/鑄鐵
|
不銹鋼
|
不銹鋼
|
橡膠/不銹鋼
|
|
3、進水液動蝶閥伸縮節
|
伸縮座
|
伸縮管
|
密封圈
|
|
碳素鋼
|
碳素鋼
|
橡膠
|
|
4、伸縮節旁通閥
|
碳素鋼/鑄鐵
|
碳素鋼/鑄鐵
|
橡膠
|
|
5、上、下游連接管
|
碳素鋼+低合金結構鋼
|
注：閥門主要零部件材質可根據實際工況條件或用戶特殊要求設計選用
?
●水輪機進水閥門主要執行標準
|
類型
|
設計與制造
|
結構長度
|
法蘭
|
試驗與檢驗
|
|
蝶閥
|
GB/T 14478JB/T 9576
GB/T 12238JB/T 8527
|
GB/T12221
JB/T 9576
|
GB/T9113GB2555GB2556
JB/T9576JB/T79
|
GB/T 14478 DL/T1068
GB/T 13927 JB/T9092
|
●基本參數及基本尺寸
??? 參考本樣本附表1~4、JB/T9576-2000 《大中型水輪機進水閥門系列》或按用戶要求尺寸。
|
|
 ??
|
|
|
|
